Стальные панельные радиаторы отопления
Радиаторы Brugman изготовлены в России на современном заводе в Московской области по лицензии компании VASCO (Бельгия).
Программа поставок включает в себя различные типы стальных панельных радиаторов отопления в компактном и вентильном исполнении высотой 300 и 500 мм.

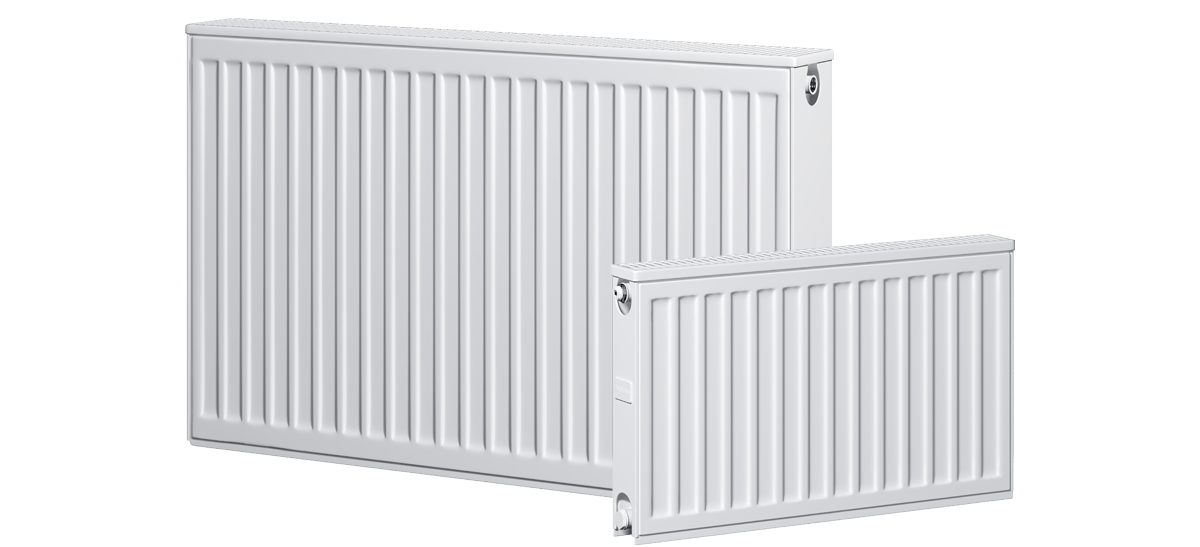

Brugman FEK
профильные стальные панельные радиаторы с боковым подключением

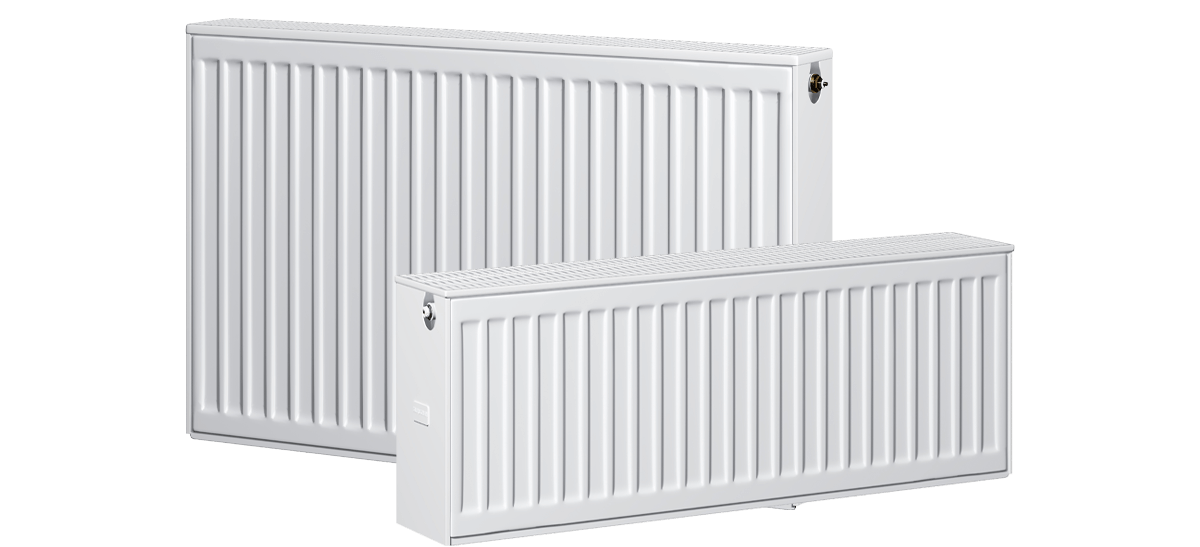

Brugman FEV
профильные стальные панельные радиаторы в вентильном исполнении с нижним подключением
Технические характеристики
Рабочее давление
макс. 10 бар
Испытательное давление
15 бар
Максимальная рабочая температура
до 110 °C
Способы
подключения
подключения
Brugman FEK
боковое подключение, 4 х 1/2 внутренняя резьба
Brugman FEV
нижнее подключение, 2 х 3/4 наружная резьба, евроконус
Brugman FEV11
подключается только справа
Способы
крепления
крепления
Brugman FEK
Радиатор монтируется на стену с помощью настенных кронштейнов. Крепления не входят в комплект поставки и заказываются отдельно.
Brugman FEV
Радиатор монтируется на стену с помощью настенных кронштейнов. Крепления не входят в комплект поставки и заказываются отдельно.
Радиаторы длиной от 1800 мм монтируются на три настенных кронштейна
Радиаторы типов 21, 22, 33 - оборачиваемые.
Радиаторы длиной от 1800 мм монтируются на три настенных кронштейна
Радиаторы типов 21, 22, 33 - оборачиваемые.
Brugman FEK / FEV 11 типа
На задней стороне радиатора располагаются монтажные ушки для крепления настенного кронштейна. От длины 1800 мм и более у данного типа радиатора 3 пары монтажных ушек.
Радиаторы монтируются на стену с помощью стандартных настенных креплений, входящих в комплект поставки.
Радиаторы монтируются на стену с помощью стандартных настенных креплений, входящих в комплект поставки.
Монтажные
ушки
ушки
Тип 11
на задней стороне радиатора располагаются монтажные ушки для крепления настенного кронштейна / от длины 1800 мм и более у данного типа радиатора 3 пары монтажных ушек
Типы 21, 22, 33
без ушек / радиатор оборачиваемый
2
Тип
BL
X
Y (BL ⩾ 1800)
11
400-2000
85
Y (BL ⩾ 1800)
21-33
400
100
BL/2
(BL 2000: BL/2 - 17)
(BL 2000: BL/2 - 17)
21-33
500-2000
140
Y (BL ⩾ 1800)
Комплект
поставки
поставки
Brugman FEK / FEV 11,21,22,33
заглушки, воздухоспускной клапан, вентильная вставка с резьбовым соединением М30х1,5 (только для FEV) входят в комплект поставки радиатора
Крепления Brugman FEK / FEV 21,22,33
настенные крепления заказываются отдельно
Крепления Brugman FEK / FEV 11
настенные крепления входят в комплект поставки
Чертежи
Тип 11, 21, 22, 33
Тип 11, 21, 22, 33
Тип 11
однопанельный радиатор с одним рядом конвективного оребрения / не оборачиваемый
Тип 21
двухпанельный радиатор с одним рядом конвективного оребрения
Тип 22
двухпанельный радиатор с двумя рядами конвективного оребрения
Тип 33
трехпанельный радиатор с тремя рядами конвективного оребрения
2
Гарантия
Гарантийный срок при соблюдении требований по хранению, транспортированию, монтажу и эксплуатации — 10 лет со дня продажи прибора конечному потребителю.
Гарантия распространяется на отопительные приборы при условии:
1.
Монтаж радиатора выполнен в России.
2.
Монтаж радиаторов отопления выполнен в соответствии с:
-
СП 60.13330.2012 "Свод правил. Отопление,
вентиляция и кондиционирование воздуха"
вентиляция и кондиционирование воздуха"
-
СП 73.13330.2016 "Свод правил. Внутренние
санитарно-технические системы зданий"
санитарно-технические системы зданий"
